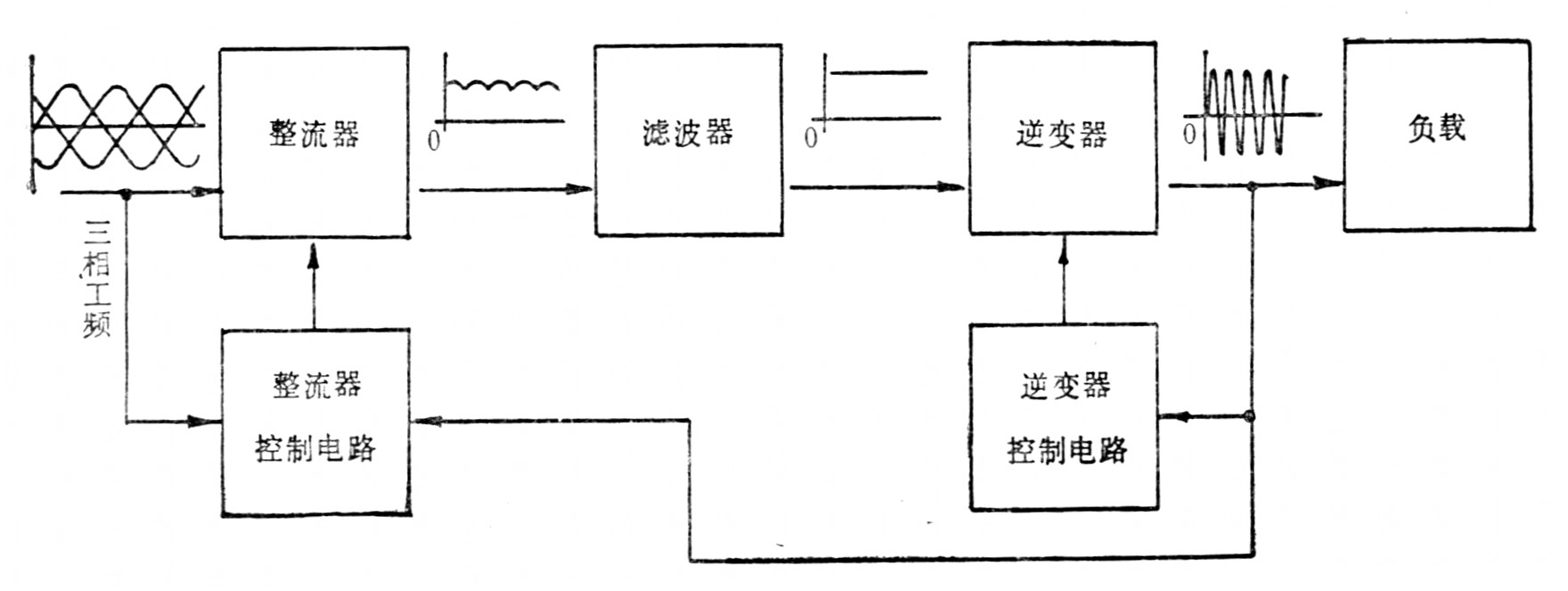

?? ??如圖所示,可控硅中頻裝置系由可控或不可控整流器、濾波器、逆變器及一些控制和保護電路組成。工作時,三相工頻電流經整流器整成脈動直流,經濾波器變成平滑直流送到逆變器,逆變器是采用可控硅作為電子開關的,它將直流電轉變成頻率較高的電流供給負載。在中頻感應爐中,中頻電流是通過感應線圈把能量輸送給負載的,而感應線圈往往就是逆變器中的一個部件。感應線圈和爐料一起顯示的功率因數很低,為了提高功率因數,需要由調諧電容器向感應加熱負載提供無功能量。實際中,電容器與感應線圈串聯或并聯、串并聯聯合使用,據此可把逆變器分成三種:
1)當電容器與感應線圈在逆變器中組成串聯諧振時,稱為串聯逆變器。串聯逆變器的電壓是感應線圈電壓的函數,逆變器的電流與線圈電流相同。
2)當電容器和感應線圈在逆變器中組成并聯諧振時,稱為并聯逆變器。并聯逆變器的電壓與線圈電壓相同,而逆變器的電流則較線圈電流小得多,前者是后者的函數。并聯逆變器的性能更接近于中頻發電機組,在感應爐中應用較廣。
3)綜合了串聯和并聯逆變器的特點的串并聯逆變器。
此外,還有能提高工作頻率的倍頻逆變器等。這些都是無源逆變器,因為它們都不是把變成的交流電能送回電源的。
實際上,無源逆變器的線路結構繁多,分類方法也很多。例如:按逆變器輸出的相數,可分為單相,三相和多相;按線路結構,可分為對稱和不對稱;或橋式和非橋式等。用于感應加熱的逆變器的線路結構主要有單相橋式并聯、串聯、串并聯和倍頻逆變線路。這些線路各具特點,不可能明確劃分它們的應用范圍,更不能簡單地比較它們的優缺點。
????
